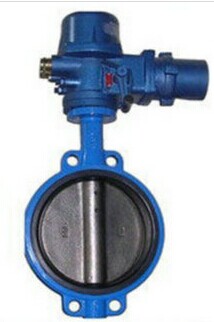

产品名称：电动全衬胶蝶阀
产品型号：D971J
产品口径：DN25～DN600
产品压力：0.6～2.5MPa
产品材质：碳钢、不锈钢、合金钢等
联系电话：15901687301
电动全衬胶蝶阀产品介绍：
衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，蝶阀处于全开状态。 本类衬胶蝶阀门在管道中一般应当水平安装。 全衬胶蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动全衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。 电动全衬胶蝶阀应用范围： 密封圈材料代号 适用温度 适用介质 NR ≤85℃ 水、空气、酸碱类 CR ≤85℃ 水、煤气、酸碱类 NBR ≤100℃ 水、油品 EPDM ≤120℃ 水、蒸气、一般酸碱类 FKM ≤150℃ 水、蒸气、强酸碱类
电动全衬胶蝶阀结构特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
电动全衬胶蝶阀标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
电动全衬胶蝶阀检测试验： 衬里层：电火花检测 试验与检验按GB/T 13927标准 公称压力：PN（MPa） 阀体：PN×1.5 密封：PN×1.1 电动全衬胶蝶阀零件材料与工况： 阀 体：铸铁、球墨铸铁、碳钢、不锈钢 蝶 板：铸铁、球墨铸铁、碳钢、不锈钢 完全包覆橡胶或氟塑料 阀 杆：碳钢镀镍磷、不锈钢 阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM 蜗轮装置:组合件
蝶阀密封材料选用和适用温度
|
材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
|
英语简称 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
适用工作温度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
