电动闸阀型号编制表示方法

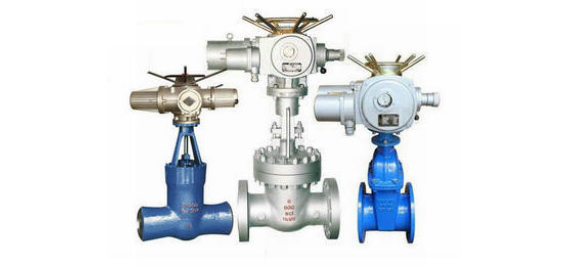

电动闸阀由电动执行机构与闸阀阀体组成,通过电源压力来控制闸板做上下直线运作,达到接通或关闭管道中的流体介质,可适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。电动闸阀可分为多种系列,执行器有有开关型和智能型,结构形式十分多变,用户在选型时,应熟悉电动闸阀型号编制说明,避免出现选错型号、下错单及技术参数不详造成换货退货等问题。

电动闸阀型号编制说明主要是针对闸阀的附加条件要求、驱动方式、连接形式、结构特征、密封材料、压力等级以及阀体材质等多方面进行详细解释,其它定做或特殊产品型号不适用于本方法,需另作说明。

上海闸阀电动闸阀型号编制方法:
闸阀附加代号:WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀;
闸阀类型表示:Z;
驱动方式表示:手动无代号(根据规定通常省略)、2电液动、3涡轮蜗杆、5-锥齿轮传动、6气动、9-电动;
连接方式表示:4法兰连接,6焊接,7对夹式;
结构形式表示:0弹性闸板、1明杆楔式单闸板、2-明杆楔式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5暗杆楔式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板;
密封材料材料:W阀体直接加工、T合金、X橡胶、F氟塑料,H-Cr不锈钢,Y硬质合金、M蒙乃尔合金;
压力等级表示:PN1.0-32Mpa,16=1.6MPA表示压力为十六公斤,150LB-1500LB表示美标磅级压力,5-63K表示日级压力;
阀体材料表示:Z-灰铸铁、Q球墨铸铁,T合金,C碳钢、P不锈钢304,R不锈钢316,V铬钼钒钢。
电动闸阀型号编制说明:

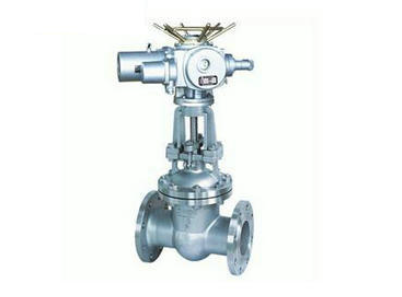

Z941H-16P 不锈钢电动法兰闸阀

1、Z:表示闸阀;
2、9:表示传动方式为电动;
3、4:连接方式为法兰连接;
4、1:结构形式为明杆楔式单闸板
5、H:密封副材料为不锈钢;
6、16:表示公称压力为1.6MPa;
7、P:表示阀体材料为不锈钢。
