电动执行器故障分析

以MD系列电动执行机构的整体式比例调节型为例。
位置传感器部分
(1)电动执行机构接受控制系统发出的开、关信号后,电机能正常转动,但没有阀位反馈。其可能原因是:
1)位置传感器的电位器与行程控制机构不能同轴旋转,需检查连接部分是否损坏;
2)电位器损坏或性能变坏,阻值不随转动而发生变化;
3)位置传感器的电位器及放大板间连接导线是否正常;

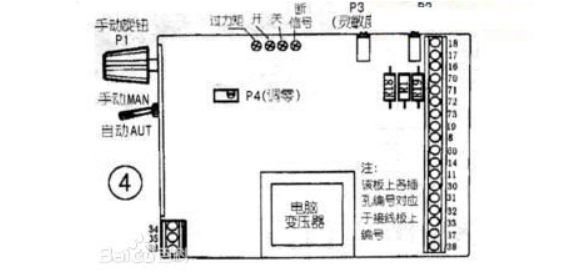

4)PM放大板是否损坏,有无反馈信号送出。
(2)电动执行机构接受控制系统发出的开、关信号后,电机能正常转动,但阀位反馈始终为一固定值,不随阀门的开、关而变化,其可能原因是:
1)导电塑料电位器的阻值为一恒值,不随转动而变,检修更换电位器;
2)放大板中有关部分异常,检查处理。
执行器
(1)执行机构接收控制系统发出的开关信号后,电机不转并有嗡嗡声。其原因可能是:
1)减速器的行星齿轮部分卡涩、损坏或变形;
2)减速器的斜齿轮传动部分变形或过度磨损或损坏;
3)减速器的涡轮涡杆或丝杆螺母传动部分变形损坏、卡涩等;4)整体机械部分配合不好,不灵活,需调整加油。

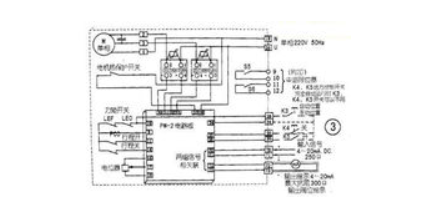

电气部分故障
1)电动执行机构接受控制系统发出的开、关信号后,电机不转,也无嗡嗡声。可能原因是:没有交流电源或

电源不能加到执行机构的电机部分或位置定位器部分;PM放大板工作不正常,不能发出对应的控制信号;固态继电器部分损坏,不能将放大板送来的弱信号转变成电机需要的强电信号;电机热保护开关损坏;力矩限制开关损坏;行程限制开关损坏;手动/自动开关位置选错或开关损坏;电机损坏。
2)电动执行机构接受控制系统发出的开、关信号后,电机不转,有嗡嗡声。其可能原因是:电机的启动电容损坏;电机线圈匝间轻微短路;电源电压不够。
3)电动执行机构接受控制系统发出的开、关信号后,电机抖动,并伴有咯咯声,其原因可能是:PM放大板的输出信号不足不能使固态继电器完全导通,造成电机的加载电压不足;固态继电器性能变坏,造成其输出端未完全导通。
