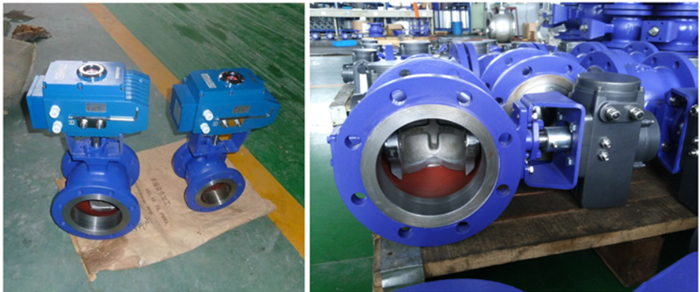

VQ947H-16C电动法兰V型调节球阀图片

上海蝶阀电动V型调节球阀VQ947H-16C是一种球芯带有V型缺口的固定球阀,调节性能是球阀中比较好的,流量特性是等百分比的,可调比达100:1。它的V型切口与金属阀座之间具有剪切作用,特别适合含纤维、微小固体颗粒、料浆等介质。电动V型调节球阀球芯呈V形状,可实现线性调节,可调范围大。当阀门关闭时,V型缺口与阀座之间产楔形剪切作用,既具有自洁功能又能防止球芯卡死,特别适用于管线结垢冻结场合。
电动V型调节球阀特点:

1,,V型切口的球芯与金属阀座之前具有剪切作用,特别适用于含纤维、微小固体颗粒、料浆等介质。
2,具有调节并可靠定位能力,流量特性为近似百分比,可调范围广。
3,V型调节球阀采用板簧加载的可动阀座结构,阀座与球芯不会产生卡阻或脱离等问题,密封可靠,使用寿命长。

上海蝶阀电动V型调节球阀技术参数:
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力 PN1.6、2.5、4.0、6.4MPa
强度试验 2.4~9.6MPa
密封试验 1.76~7.0MPa
流量特性 近似等百分比、直线特性
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S/90度) 8.5~30 36~60
可调节比 250:1 300:1
基本误差 全行程的≤±2%
回差 全行程的≤±2%
死区 全行程的≤0.8%
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

电动V型调节球阀作用原理:
电动V型调节球阀的特殊V型开口与管路流道形成一个截面,可根据V型球芯的开度大小,对介质的流量大小及压力等各项参数进行精确调节控制,适用于要求调节比较大的控制系统中。电动V型调节球阀无需另配伺服放大器,输入DC4-20mA,DC0-10V或DC1-5V的相关信号和电源即可控制球阀运转,实现对介质压力、流量、温度、液位等各项参数的精准调节。
声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhfmzz.com
