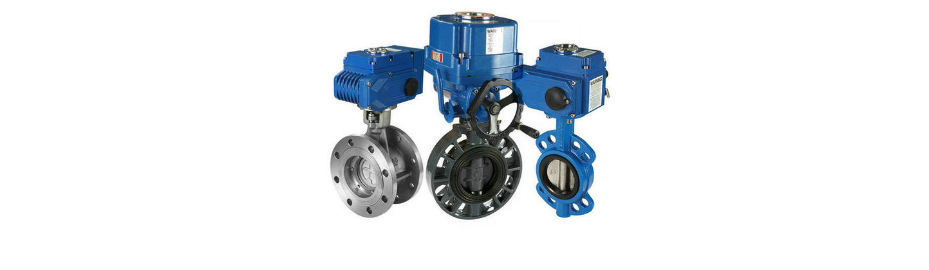

电动蝶阀型号编制表示方法

随着我国工业制造业对阀门需求量的提高,电动蝶阀成了众多阀门中较为突出的一种,但由于电动蝶阀的种类繁多,加上控制形式以及介质压力温度的不同,用户往往在选择电动蝶阀型号时举措不定!为了避免出现这样的情况,本公司特提供电动蝶阀型号编制说明,方便大家参考和了解!

上海蝶阀电动蝶阀型号编制说明包含对蝶阀附加条件的增加、连接方式的不同、传动方式的升级、结构形式的改变、阀门压力的高低以及耐温耐压耐腐对材质的要求等多方面进行解释,希望对大家在选型时有帮助!
电动蝶阀型号表示方法:
电动蝶阀附加代号:BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;
蝶阀编制代号:D表示蝶阀;
传动形式代号:手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;
连接方式代号:4法兰式、6焊接、7对夹式;
结构形式代号:1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;
密封材料代号:H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;
压力等级代号:10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPA是压力的单位,一公斤等于0.1Mpa;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号,LB是美标磅级单位。
壳体材质代号:C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
以上为常见的蝶阀相关代号,因工况特殊需定做的产品,可根据设计方案进行选型。
上海蝶阀电动蝶阀型号编制说明:

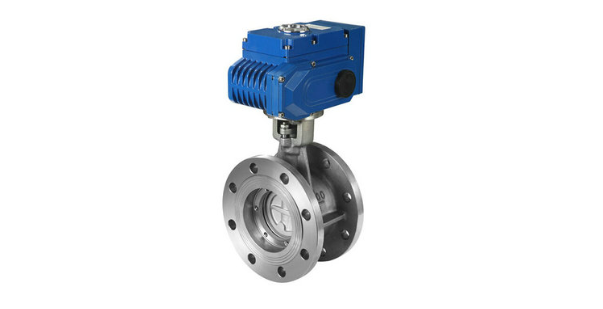

D943H-16C  不锈钢电动法兰硬密封蝶阀
D:表示蝶阀;
9:表示传动方式为电动;
4:连接方式为法兰连接;
3:结构形式为三偏心;
H:密封副材料为不锈钢;
16:表示公称压力为1.6MPa;
P:表示阀体材质为不锈钢。

声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhfmzz.com
