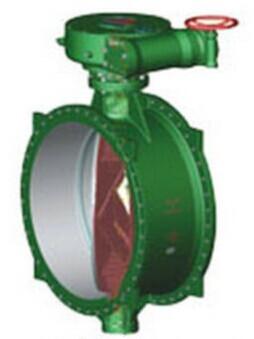

产品名称：防泥沙蝶阀
产品型号：DNS343X(T)、DNS743X、DNS943
产品口径：DN200～2000
产品压力：0.25～1.6MPa
产品材质：铸铁、铸钢、不锈钢等
联系电话：15901687301
一、产品概述
本系列蝶阀的设计思路来字宁夏“引黄工程”。针对黄河水泥沙含量大（最大含量为80Kg/立方米，年平均含沙量4。133Kg/立方米）的特点，在总结以往经验教训的基础上，经反复试验和改进而开发的新一代放泥沙蝶阀。如今大多数城市都严重缺水，引水工程纷纷上马，而江河湖泊水中含有泥沙，普通阀门在引水管路中受泥沙冲击腐蚀，很短时间（2～6个月）就造成密封面严重损坏，无法正常工作。本阀从结构设计、材料选用、制造工艺等各个方面均较常规蝶阀做了较大改进，从而使其能够适应恶劣工况。
二、用途
本阀主要应用于引水管路上，用以实现调节流量、止回及截止密封的作用。如以本阀配装液动装置可安装栽引长管路的泵出口，作为最理想的液控止回蝶阀使用。
三、特点
1、流线型阀体内腔结构设计，既降低了流阻，又降低了阀体内壁受泥沙冲击的磨损。
2、全新的设计思路，阀座圈采用特殊配方的橡胶材料，具有较高的耐泥沙冲击磨损能力。从根本上改变了以往不断选用新的耐磨金属材料，增加了制造成本而使用效果却不理想的状况。
3、经过实践检验的轴端防泥沙结构，有效保护阀轴、轴承、填料等部件不受泥沙腐蚀。
4、新型的轴套结构设计既保证了性能不降低，又大幅度降低了制造成本。外形尺寸更小，整机重量更轻。
5、带有润滑的轴套结构设计，大大降低了操作力矩，开关更加灵活省力。
6、一阀多用，配以不同的驱动装置即可实现不同功能：配以手动或电动装置时可用于调节流量、压力或截止密封；配以液压驱动装置时可安装在泵出口处，用做止会和消除水锤。
7、可卧式安装，也可以立式安装。
四、主要技术参数
|
公称通经（mm）
|
400～2000
|
400～2000
|
200～2000
|
200～2000
|
|
公称压力（MPa）
|
0.25
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.375
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.275
|
0.66
|
1.1
|
1.76
|
|
适用介质 |
清水、江河湖泊水、含泥沙水等
|
|
适用温度（℃）
|
≤80℃
|
五、执行标准
|
设计制造
|
法兰连接尺寸
|
结构长度
|
压力试验
|
|
GB122238
|
GB/T17241.6
|
GB12221
|
GB/T13927
|
六、主要零件材料
|
零件名称
|
材料
|
备注
|
零件名称
|
材料
|
备注
|
|
阀体、蝶板、端盖
|
HT250、QT450-10
|
|
蝶板密封圈
|
NBR
|
|
|
阀轴、锥销
|
2Cr13
|
|
轴承
|
ZCuAl10Fe3
|
|
|
阀体密封圈
|
特种橡胶材料
|
|
填料
|
NBR
|
|
七、Dns9/7342X(T)型防泥沙蝶阀主要外形连接尺寸 单位：mm
|
PN
|
DN
|
L
|
L1
|
L2
|
H
|
H1
|
DO
|
B1
|
B2
|
B3
|
B4
|
DW
|
|
0.25MPa
|
400
|
216
|
|
|
1206
|
376
|
400
|
115
|
483
|
116
|
495
|
140
|
|
450
|
222
|
|
|
1380
|
410
|
400
|
115
|
483
|
116
|
495
|
150
|
|
500
|
229
|
|
|
1431
|
450
|
500
|
145
|
533
|
162
|
610
|
160
|
|
600
|
267
|
|
|
1541
|
525
|
500
|
145
|
533
|
162
|
610
|
170
|
|
700
|
292
|
|
|
1685
|
590
|
500
|
145
|
533
|
162
|
610
|
190
|
|
800
|
318
|
|
|
1862
|
692
|
500
|
175
|
583
|
230
|
683
|
200
|
|
900
|
330
|
|
|
2012
|
760
|
500
|
175
|
583
|
230
|
683
|
210
|
|
1000
|
410
|
|
|
2110
|
825
|
400
|
225
|
709
|
303
|
770
|
220
|
|
1200
|
470
|
1200
|
1120
|
2477
|
960
|
400
|
225
|
709
|
303
|
760
|
240
|
|
1400
|
530
|
1400
|
1320
|
2896
|
1100
|
400
|
225
|
728
|
303
|
760
|
260
|
|
1600
|
600
|
1600
|
1520
|
3191
|
1230
|
400
|
275
|
843
|
385
|
778
|
290
|
|
1800
|
670
|
1800
|
1720
|
3330
|
1395
|
400
|
275
|
879
|
385
|
792
|
310
|
|
2000
|
760
|
2000
|
1920
|
4049
|
1525
|
400
|
275
|
969
|
450
|
856
|
330
|
|
PN
|
DN
|
L
|
L1
|
L2
|
H
|
H1
|
DO
|
B1
|
B2
|
B3
|
B4
|
DW
|
|
0.6MPa
|
200
|
152
|
|
|
859
|
195
|
400
|
115
|
483
|
116
|
495
|
90
|
|
250
|
165
|
|
|
996
|
252
|
400
|
115
|
483
|
116
|
495
|
100
|
|
300
|
178
|
|
|
1019
|
285
|
400
|
115
|
483
|
116
|
495
|
110
|
|
350
|
190
|
|
|
1100
|
327
|
400
|
115
|
483
|
116
|
495
|
120
|
|
400
|
216
|
|
|
1206
|
376
|
400
|
115
|
483
|
116
|
495
|
140
|
|
450
|
222
|
|
|
1380
|
410
|
400
|
115
|
483
|
116
|
495
|
150
|
|
500
|
229
|
|
|
1431
|
450
|
500
|
145
|
533
|
162
|
610
|
160
|
|
600
|
267
|
|
|
1541
|
525
|
500
|
145
|
533
|
162
|
610
|
170
|
|
700
|
292
|
|
|
1685
|
590
|
500
|
145
|
533
|
162
|
610
|
190
|
|
800
|
318
|
|
|
1862
|
692
|
500
|
175
|
583
|
230
|
683
|
200
|
|
900
|
330
|
|
|
2012
|
760
|
500
|
175
|
583
|
230
|
683
|
210
|
|
1000
|
410
|
|
|
2110
|
825
|
400
|
225
|
709
|
303
|
770
|
220
|
|
1200
|
470
|
1200
|
1120
|
2477
|
960
|
400
|
225
|
709
|
303
|
760
|
240
|
|
1400
|
530
|
1400
|
1320
|
2896
|
1100
|
400
|
225
|
728
|
303
|
760
|
260
|
|
1600
|
600
|
1600
|
1520
|
3191
|
1230
|
400
|
275
|
843
|
385
|
778
|
290
|
|
1800
|
670
|
1800
|
1720
|
3330
|
1395
|
400
|
275
|
879
|
385
|
792
|
310
|
|
2000
|
760
|
2000
|
1920
|
4049
|
1525
|
400
|
275
|
969
|
450
|
856
|
330
|
|
PN
|
DN
|
L
|
L1
|
L2
|
H
|
H1
|
DO
|
B1
|
B2
|
B3
|
B4
|
DW
|
|
1.0MPa
|
200
|
152
|
|
|
872
|
227
|
400
|
115
|
483
|
116
|
495
|
100
|
|
250
|
165
|
1200
|
|
1016
|
260
|
400
|
115
|
483
|
116
|
495
|
110
|
|
300
|
178
|
1400
|
|
1029
|
292
|
400
|
115
|
483
|
116
|
495
|
120
|
|
350
|
190
|
1600
|
|
1118
|
341
|
400
|
115
|
483
|
116
|
495
|
130
|
|
400
|
216
|
1800
|
|
1226
|
385
|
400
|
115
|
483
|
116
|
495
|
150
|
|
450
|
222
|
2000
|
|
1398
|
425
|
400
|
115
|
483
|
116
|
495
|
160
|
|
500
|
229
|
|
|
1421
|
465
|
500
|
145
|
533
|
162
|
610
|
170
|
|
600
|
267
|
|
|
1571
|
540
|
500
|
145
|
533
|
162
|
610
|
180
|
|
700
|
292
|
|
|
1715
|
627
|
500
|
145
|
533
|
162
|
610
|
200
|
|
800
|
318
|
|
|
1892
|
710
|
500
|
175
|
583
|
230
|
683
|
210
|
|
900
|
330
|
|
|
2032
|
787
|
500
|
175
|
583
|
230
|
683
|
220
|
|
1000
|
410
|
|
|
2145
|
840
|
400
|
225
|
709
|
303
|
770
|
230
|
|
1200
|
470
|
|
1120
|
2507
|
985
|
400
|
225
|
709
|
303
|
760
|
250
|
|
1400
|
530
|
|
1320
|
2936
|
1115
|
400
|
225
|
728
|
303
|
760
|
270
|
|
1600
|
600
|
|
1520
|
3231
|
1260
|
400
|
275
|
843
|
385
|
778
|
300
|
|
1800
|
670
|
|
1720
|
3380
|
1410
|
400
|
275
|
879
|
385
|
792
|
320
|
|
2000
|
760
|
|
1920
|
4099
|
1540
|
400
|
275
|
969
|
450
|
856
|
350
|
|
PN
|
DN
|
L
|
L1
|
L2
|
H
|
H1
|
DO
|
B1
|
B2
|
B3
|
B4
|
DW
|
|
1.6MPa
|
200
|
152
|
|
|
872
|
227
|
400
|
115
|
483
|
116
|
495
|
100
|
|
250
|
165
|
1200
|
|
1016
|
260
|
400
|
115
|
483
|
116
|
495
|
110
|
|
300
|
178
|
1400
|
|
1029
|
292
|
400
|
145
|
533
|
162
|
610
|
120
|
|
350
|
190
|
1600
|
|
1118
|
341
|
400
|
145
|
533
|
162
|
610
|
130
|
|
400
|
216
|
|
|
1226
|
385
|
400
|
145
|
533
|
162
|
683
|
150
|
|
450
|
222
|
|
|
1398
|
425
|
400
|
175
|
583
|
230
|
683
|
160
|
|
500
|
229
|
|
|
1421
|
465
|
500
|
175
|
583
|
230
|
770
|
170
|
|
600
|
267
|
|
|
1571
|
540
|
500
|
225
|
709
|
303
|
760
|
180
|
|
700
|
292
|
|
|
1715
|
627
|
500
|
225
|
709
|
303
|
760
|
200
|
|
800
|
318
|
|
|
1892
|
710
|
500
|
225
|
728
|
303
|
778
|
210
|
|
900
|
330
|
|
|
2032
|
787
|
500
|
275
|
843
|
385
|
792
|
220
|
|
1000
|
410
|
|
|
2145
|
840
|
400
|
275
|
879
|
385
|
856
|
230
|
|
1200
|
470
|
|
1120
|
2507
|
985
|
400
|
275
|
969
|
450
|
995
|
250
|
|
1400
|
530
|
|
1320
|
2936
|
1115
|
400
|
430
|
1103
|
540
|
995
|
270
|
|
1600
|
600
|
|
1520
|
3231
|
1260
|
400
|
430
|
1103
|
540
|
995
|
300
|
