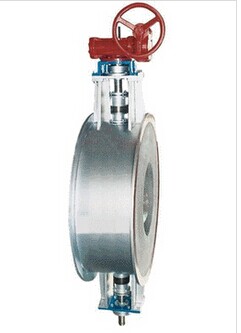

阀门图片

产品名称:1200℃高温蝶阀

产品型号:HTDQ36P1W

产品口径:DN200-1800

产品压力:0.25MPa

产品材质:特种高温钢

联系电话:15901687301





高温调控蝶阀(1200℃ SO2二氧化硫专用蝶阀)
一、产品简介
该产品是特殊设计的高温调节控制阀,产品结构设计合理,操作方便,使用可靠。操作可用蜗轮
蜗杆、电动、气动,满足程控和遥控的需要。产品广泛应用于硫磺制酸高温副线,以及冶炼、石化系
统中的高炉配风、锅炉管道作为控制调节阀使用。国家专利产品,专利号:ZL 98 2 17879.4。

二、标准与规范
设计制造标准按Q/ZXD 05-2006《高温调控蝶阀》。

三、性能参数和主要零件材料

技术参数和性能参数
主要零件材料
公称通径
公称压力
适用温度
适用介质
阀体
阀板
阀杆
填料
DN200~
DN1800

0.25MPa
≤1350℃

SO2、SO3
及其他高温
气体
20 号钢板
内衬复合
耐火材料
XD-4 高
温合金

XD-4 高
温合金

柔性石墨+因
科镍尔

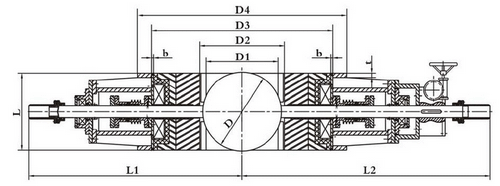

四、结构简图

五、外形及连接尺寸

公称通径
L
D
D1 D2 D3 D4 b t L1 L2
DN(mm) NPS
600 24 470 600 580 630 1220 1370 30 22 1220 1460
