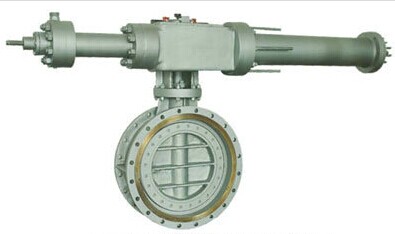

产品名称:快关蝶阀


产品型号:KD7T42/3P

产品口径:DN400~1600

产品压力:0.6~1.6MPa

产品材质:铸铁、铸钢、不锈钢等

联系电话:15901687301





产品介绍:

蝶阀适用于介质为水的泵出口管路上,作为闭路并和止回阀,用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤,以保护管路系统。

产品用途:

本蝶阀适用于介质为水的泵出口管路上,用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤,以保护管路系统,其功能事以一阀代两阀(传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀)

产品特点:

1、HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式,以蓄能器取化了重锤部分,减小了能量损耗,传动机构得到简化,占具空间笑,与一般型蝶阀相近。安装方便,即课左、右卧式安装,也可以立式安装。
2、该阀装在泵后,可代替闸阀(蝶阀)和止回阀两台阀门。且流阻系数小,大口径蝶阀流阻系数只比闸阀略高。因此,该类阀门为节能产品。
3、HD7Q41X型阀关闭时,可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度,从而达到消除或减小水锤,保护系统作用。
4、如所有行程开关都采用电感式接近开关,移除液压站,防护等级可达IP67。

技术参数:



公称通经(mm)
1400-2400
1200-2400
500-2400
500-2400
500-1600
公称压力(MPa)
0.25
0.6
1.0
1.6
2.5
试验压力
强度试验
0.375
0.9
1.5
2.4
3.75
密封试验
0.275
0.66
1.1
1.76
2.75
适用介质
适用温度(℃)
≤80℃
介质流速
3m/s


主要零部件材质:


零件名称
材料
阀体、蝶板
灰铸铁、球墨铸铁、碳素钢
阀轴
不锈钢
密封圈
不锈钢、NBR
填料
NBR

执行标准:

制造标准
JB/TB527-97、GB/T12238-89
法兰标准
GB/T17241。6-1998、GB2555-2556-81
结构长度标准
GB12221-89
检验标准
GB/T13927-92
