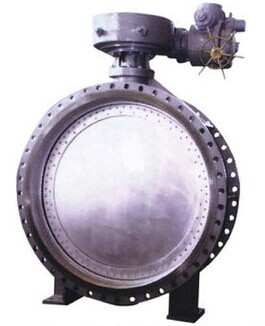

电动真空蝶阀
产品型号： DK941X
产品口径： DN300-3000
产品压力： 1.0-4.0MPa
产品材质： 铸钢、不锈钢等
制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
本阀适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。该系列阀门密封型蝶阀，蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。DS9D41X-2.5C型其结构为双阀座形式，两座之间以及轴端处均为橡胶眯缝与压力水（压值0.25MPa）相结合形式密封。如用户需要，可在阀体闭上加装电热装置。
|
型号
|
DS9D41X-2.5C
|
DS9D41X-2.5C
|
|
公称压力（MPa)
|
0.25
|
0.25
|
|
试验压力（MPa)
|
强度试验
|
0.4
|
0.4
|
|
密封试验
|
0.275
|
0.275
|
|
工作压力（MPa)
|
0.25
|
0.25
|
|
适用介质
|
无腐蚀饱和水蒸汽
|
|
适用温度
|
≤120
|
≤200
|
|
真空浅漏率
|
≤6.67×10-2PaM3S-1
|
|
法兰连接尺寸标准
|
GB25555～2556-81
|
|
压力试验标准
|
GB/T13927-92
|
