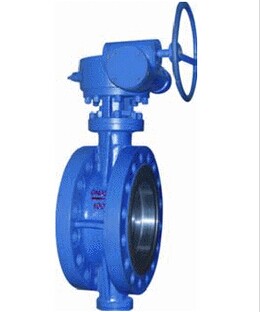

弹性金属密封蝶阀

产品型号: D342H
产品口径: DN25~DN300
产品压力: 0.6~2.5MPa
产品材质: 铸铁、铸钢、不锈钢等





产品介绍:

弹性金属硬密封蝶阀采用一个“U”型不锈钢密封圈,采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。

应用范围:

弹性金属硬密封蝶阀用于硫酸行业中气体管路:炉前鼓风机出入口,接力风机出入口,电除雾串联及联通阀,S02主鼓风机出入口,转化器调节,预热器出入口等调节和截止气量使用。 弹性金属密封蝶阀用于硫磺制酸系统中的焚硫、转化、干吸工段,是硫磺制酸装置用阀的首选品牌,被广大用户认为是:密封性能好,运转轻,副腐蚀,耐高温,操作方便、灵活、使用安全可靠的蝶阀,得到了大量推广使用。

弹性金属密封蝶阀还广泛用于:

化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。 蝶阀可根据用户要求配置气动、电动装置,满足遥控和程控的需要。 蝶阀连接形式多样化:对夹、法兰、对焊。

结构特点:

①弹性金属硬密封蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;

②弹性硬密封蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;

③“U”型密封圈使用寿命长,阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。

④体积小、重量轻、操作轻巧、便于安装、耐高温、耐低温、耐腐蚀性。

⑤蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长

⑥更换零件材质可适用于各种介质,并可进行衬里防腐(衬F46、GXPP、PO等)。

⑦弹性密封蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠

标准规范:

设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
