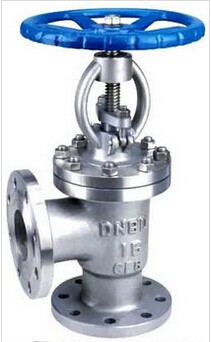

阀门图片

产品名称:角式截止阀


产品型号:J44H

产品口径:DN15~DN300

产品压力:0.6~10.0MPa

产品材质:铸铁、铸钢、不锈钢等

联系电话:15901687301




产品介绍:

J44H/Y型角式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。角式截止阀又称角阀,阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。 角式截止阀只适用于全开和全关,不允许作调节和节流。

截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制截止阀的密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关“角式截止阀” 的力比开“角式截止阀”的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。

应用范围: 角型截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀产品适用的压力、温度范围很大,但一般用于中、小口径的管道,适用于≤425℃的蒸汽、油品、水等介质。

1、基本结构形式:角式
2、公称压力:PN1.6-6.4(MPa)
3、公称通径:DN15-300(mm)

结构特点:

标准规范:

设计制造标准:GB/T 12233、GB/T 12235

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

主要尺寸及重量: 1.6MPa角式截止阀主要连接尺寸



DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 75/95 105 75 55 2 16 4-φ14 100 245 270 7.5
25 1 80/100 115 85 65 2 16 4-φ14 120 250 275 8.5
32 21/4 95/105 135 100 78 2 18 4-φ18 140 260 290 12
40 21/2 100/115 145 110 85 2 18 4-φ18 140 290 325 14
50 2 115/125 160 125 100 2 20 4-φ18 160 300 335 19
65 21/2 145 180 145 120 2 20 4-φ18 180 355 400 27
80 3 155 195 160 135 2 22 4-φ18 240 400 450 42
100 4 175 215 180 155 2 24 8-φ18 240 455 495 50
125 5 200 245 210 185 2 26 8-φ18 280 530 560 64
150 6 240/225 280 240 210 2 28 8-φ23 320 605 650 85
200 8 275 335 295 265 2 30 8-φ23 360 650 770 155



2.5MPa角式截止阀主要连接尺寸

DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 16 4-φ14 120 245 270 7.5
20 3/4 75/95 105 75 55 2 16 4-φ14 120 250 275 8.8
25 1 80/100 115 85 65 2 16 4-φ14 140 260 290 11
32 21/4 95/105 135 100 78 2 18 4-φ18 140 290 325 13
40 21/2 100/115 145 110 85 3 18 4-φ18 160 300 335 18
50 2 115/125 160 125 100 3 20 4-φ18 180 355 400 31
65 21/2 145 180 145 120 3 22 8-φ18 220 400 450 39
80 3 155 195 160 135 3 22 8-φ18 280 450 495 50
100 4 175 230 190 160 3 24 8-φ23 320 530 590 60
125 5 200 270 220 188 3 28 8-φ25 380 600 650 75
150 6 240/225 300 250 218 3 30 8-φ25 400 650 770 98
200 8 275 360 310 278 3 34 12-φ23 450 700 850 170



角式截止阀的安装与维护应注意以下事项:

1.角式截止阀手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.角式截止阀的手轮、手柄及传动机构,不允许作起吊用。
3.角式截止阀介质的流向应与阀体所示箭头方向一致。
