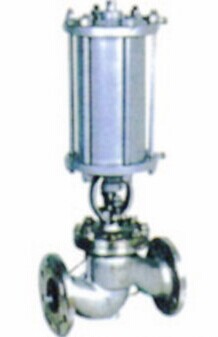

产品名称:不锈钢液动截止阀

产品型号:J741W

产品口径:DN15-300

产品压力:1.6-10.0MPa

产品材质:铸钢、不锈钢等

工作压力1.0Mpa-50.0Mpa





截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。


主要零件材料

零件名称 阀体、阀盖、阀瓣、阀杆 缸体、上下缸盖 活塞 填料、垫片
J741W-16P 铬镍钛钢 35# 灰铸铁或铝合金 聚四氟乙烯
J741W-16R 铬镍钼钛钢

主要性能规范

型 号 公称压力 试验压力 工作压力 工作温度 适用介质
密封(水) 气密封 壳 体
J741W-16P 1.6 1.76 0.6 2.4 1.6 -40℃~+150℃ 硝酸类
J741W-16R 醋酸类
主要尺寸及重量
公称通径 尺 寸 重量(Kg)
D D1 D2 Z-φd b L H
50 16 125 100 4-18 16 230 337 20
65 180 145 120 4-18 18 290 365 35
80 195 160 135 8-18 20 310 470 51
100 215 180 155 8-18 20 350 525 65
125 245 210 185 8-18 22 400 572 80
150 280 240 240 8-18 24 480 585 100
