阀门图片

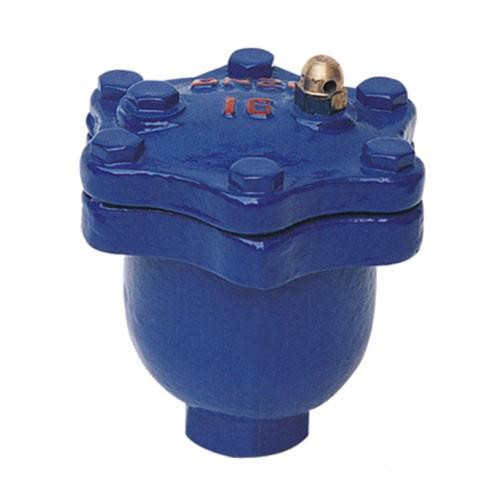

产品名称:微量排气阀

产品型号:ARVX


















ARVX微量排气阀概述

在一般情况下,水中约含2VOL%的溶解空气,主输水过程中,这些空气由水中不断地释放出来,聚集在管线的高点处,形成空气袋(AIR POCKET),使输水变得困难,系统的输水能力可因此下降约5-15%。

微量排气阀主要功能就是排除这2VOL%的溶解空气,并适合装置于高层建筑,厂区内配管,小型泵站用以保护或改善系 统的输水效率及节约能源。 单杆式(SIMPLE LEVER TYPE)微量排气阀,为一类似椭圆形阀体,内部所有零件包括浮球、杠杆、杠架、阀座、等均为304S.S不锈钢,内部使标准排气孔径1/16",适合用于PN16工作压力环璋。



微量排气阀主要零件材料



名  称
材  质
阀 盖
球墨铸铁
阀 座
304不锈钢
杆 架
304不锈钢
塞 头
合成橡胶BUNA,VITON
杠 杆
304不锈钢
浮 球
304不锈钢
阀 体
球墨铸铁
螺 栓
镀锌钢制




微量排气阀外表及主要尺寸



公称通径DN(mm)
入口尺寸
出口尺寸
排气孔尺寸(mm)
外形尺寸A(长)хB(宽)х(高)(mm)
15
1/2"(15m/m)
1/4"
1.6
102 х86х127
20
3/4"(20m/m)
1/4"
1.6
102 х86х127
25
1"(25m/m)
1/4"
1.6
102 х86х127
