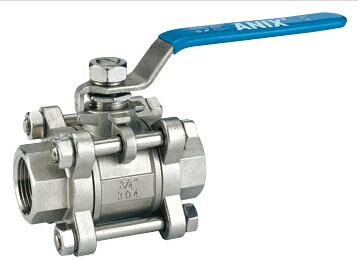

三片式球阀
产品型号： Q11F
产品口径： DN15-80
产品压力： 1.6-10.0Mpa
产品材质： 铸钢、不锈钢等
Q11三片式球阀F及对焊连接球阀分为整体式一片式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。
阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。
可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。
|
公称压力 |
最高使用压力 |
试验压力（水压） |
|
1.6MPA |
120℃以下水、油、瓦斯 |
饱和蒸汽 |
阀体 |
阀座 |
|
1.76MPA |
0.6MPA |
9.5MPA |
7MPA |
|
Q11F-16P一片式 |
|
INCH |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
DN |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
39 |
44 |
56.5 |
58 |
71 |
78 |
83 |
100 |
|
H |
32.05 |
34.5 |
43.5 |
47 |
55 |
60.5 |
74.5 |
80.5 |
|
D |
5 |
7 |
9.2 |
12.5 |
16 |
20 |
24.5 |
32 |
|
A |
70 |
70 |
90 |
90 |
110 |
110 |
140 |
140 |
