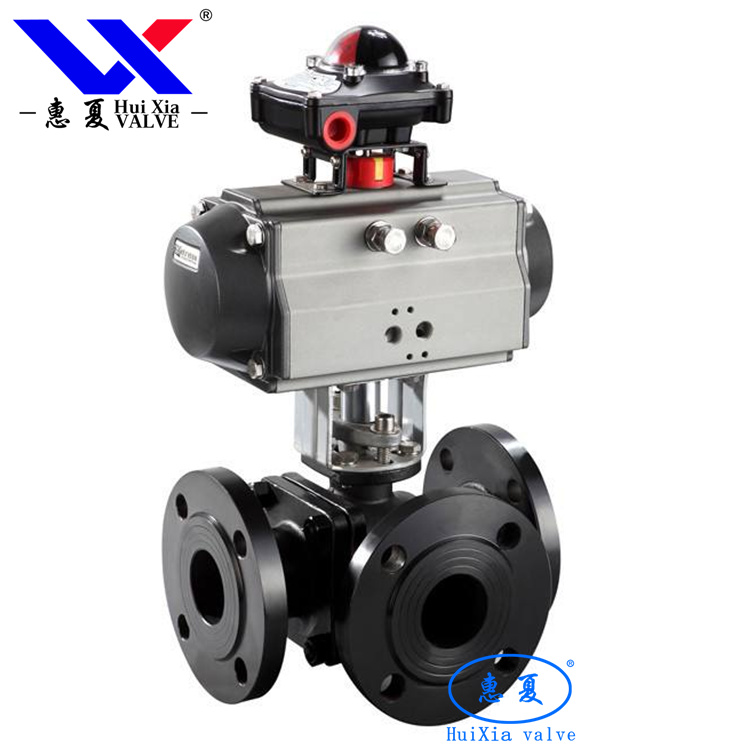

气动铸钢三通球阀

产品型号: Q644F

产品口径: DN15~300

产品压力: 1.0MPa~1.6MPa

产品材质: 铸钢、不锈钢等

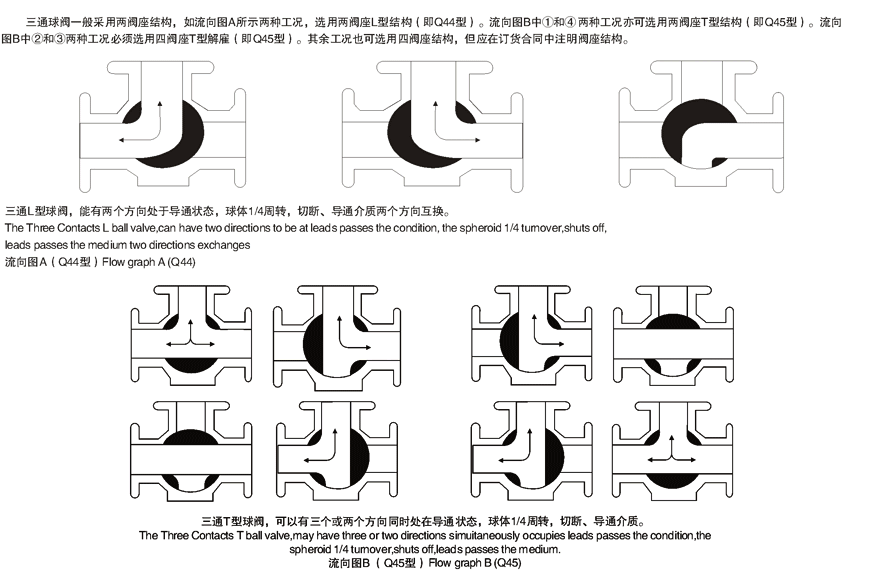

Q644气动法兰L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

产品特点:

1、三通球阀使用寿命长,流通能力大,阻力小。
2、 紧密可靠、密封性好,在真空系统中也已广泛使用。
3、 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
4、 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
5、气动三通球阀、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。
6、三通球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

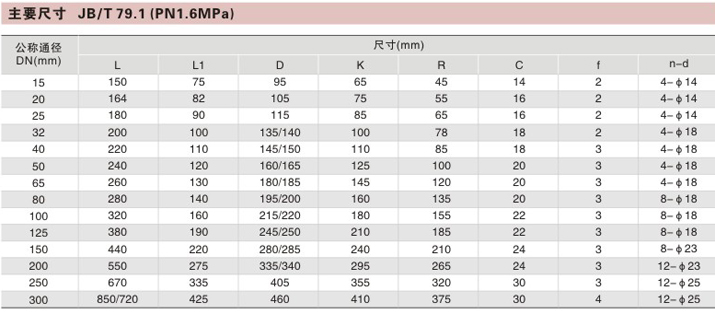

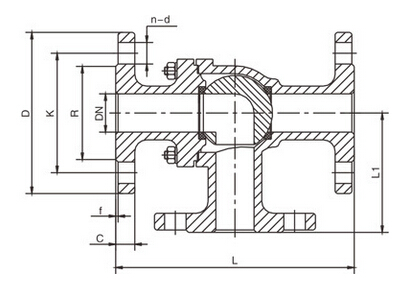

产品零部件材料:
执行器技术参数 阀体参数
气压 0.3MPa-0.7MPa 公称通径 DN100~300mm
输出力矩 3~10000N·M 公称压力 PN0.1~1.6MPa
任选功能 双作用、但作用零件材料 阀轴材质 304/316不锈钢
零件材料 壳体:铝合金表面阳极化处理。
端盖:铝合金表面喷塑处理。
活塞/齿条:铝合金
阀体材质 球墨铸铁、碳钢、304/316/316L不锈钢
密封O型圈 丁睛橡胶=NBR70 球体材质 碳钢、304/316/316L不锈钢
轴承垫圈/导环 塑料 阀座密封 F4、金属密封
动作时间 1-5秒 结构形式 中线偏心
环境温度 -20°~90° 温度 F4≤180℃、金属密封≤425℃
气动附件 电磁阀、电气定位器、
限位开关、气源处理三联件
(有减压器、过滤器、油雾器)
手轮机构。
适用介质 纸浆、矿浆、煤浆、水、石油、粘性流体等
特点 超宽面齿条(活塞)小齿轮传动技术、
活塞及齿轮和壳体接触面有低磨擦
材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。1
特点 防卡死、阻力小、动作稳定
