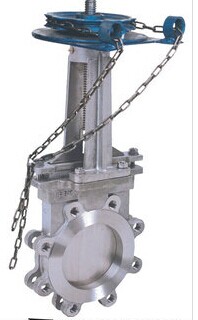

链轮对夹式刀型闸阀


产品型号: ZL73X

产品口径: DN50-400

产品压力: 0.6~10.0Mpa

产品材质: 铸钢、不锈钢、合金钢等




制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。


链轮对夹式刀型闸阀主要外形及连接尺寸(mm)

MPa
DN
L
D1
D2
H
n-M
MPa
DN
L
D1
D2
H
n-M
0.6
MPa
50
48
90
110
325
4-M12
1.0
MPa
50
48
100
125
325
4-M16
65
48
110
130
340
4-M12
65
48
120
145
340
4-M16
80
51
125
150
355
4-M16
80
51
135
160
355
4-M16
100
51
145
170
405
4-M16
100
51
155
180
405
8-M16
125
57
175
200
440
8-M16
125
57
185
210
440
8-M16
150
57
200
225
520
8-M16
150
57
210
240
520
8-M20
200
70
255
280
580
8-M16
200
70
265
295
580
8-M20
250
70
310
335
670
12-M16
250
70
320
350
670
12-M20
300
76
362
395
820
12-M20
300
76
368
400
820
12-M20
350
76
412
445
925
12-M20
350
76
428
460
925
16-M20
400
89
462
495
1030
16-M20
400
89
482
515
1030
16-M22
