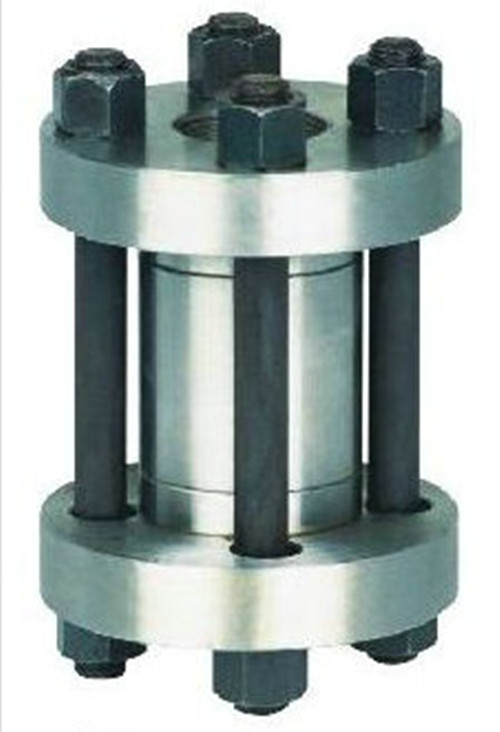

产品名称:对夹式止回阀

产品型号:H72H

产品口径:DN10-200

产品压力:0.6~10.0Mpa

产品材质:铸钢、不锈钢、合金钢等

联系电话:15901687301


产品详情:



制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。

上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师,有能力按照各国标准以及各种行业标准生产制造优质阀门。

对夹式止回阀概述:

H72H对夹式止回阀用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽,油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。

主要性能规范

型号

公称压力
PN(MPa)

试验压力p(MPa)

工作压力
p/MPa

工作温度
/℃

工作介质

壳体

密封

H72Y-160

16

24

16

16

≤200

氮、氢、铜按、氨气、碱液

H72Y-320

32

48

32

32

H72W-220R

22

33

22

22

尿素、甲胺

主要零件材料

零件名称

阀座、阀瓣

阀盖

阀体

O形圈

H72Y-160 H72Y-320

铬钢

碳钢

铬钢

氟26-41橡胶

H72W-220R H72W-320R

铬镍钼不锈

主要尺寸及重量:

公称通径

尺寸(mm)

重量
(kg)

D

D1

d

M

L

L1

10

95

42

10

M24

60

155

3.4

15

95

42

12

M24

60

158

4.1

25

105

50

15

M33

65

163

6.9

32

115

62

25

M42

80

180

8.0

40

165

88

32

M52

90

230

15

50

165

88

39

M64

115

265

27

365

200

116

53

M80

140

315

49

80

225

138

60

M100

160

360

88

100

260

160

76

M125

180

420

91

125

300

195

90

M155

200

460

115

150

330

212

120

M175

220

500

145

200

400

250

176

M215

240

570

160

公称通径
DN(mm)

尺寸(mm)

重量
(kg)

D

D1

d

M

L

L1

10

95

42

10

M24

60

155

3.4

15

105

50

12

M33

65

158

4.5

25

115

62

23

M42

80

180

7.3

32

135

70

29

M48

90

200

8.7

40

165

88

34

M52

115

255

17

50

200

116

53

M80

140

300

30

65

225

138

60

M100

160

345

56

80

260

160

68

M125

180

410

92

100

300

195

85

M155

200

470

109

125

330

212

120

M175

220

510

135

150

400

250

135

M215

240

570

160

200

480

320

176

M265

280

670

180
