产品名称:气动四氟蝶阀


产品型号: D671F

产品口径: DN40~1200

产品压力: 1.0MPa~1.6MPa

产品材质: 球铁、铸钢、不锈钢等


上海蝶阀D671F气动四氟蝶阀产品说明:

上海蝶阀D671F气动四氟蝶阀又叫气动对夹蝶阀,具有体积小、轻便宜人、性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。电动蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
D671F气动四氟蝶阀产品特点:
1、阀体只需最小的安装空间,任务原理容易牢靠。
2、具有很大的流通性能,经过阀门的压力损失极小。
3、具有十分明显的经济性。
4、阀体配合规范的凸面管道法兰。
5、近似等百分比的流量特性,可用于调节或开关式控制。
6、采用特殊的阀座密封合适于介质较干净的液体和气体。
上海蝶阀D671F气动四氟蝶阀技术参数及性能:
执行器技术参数 阀体参数
气压 0.3MPa-0.7MPa 公称通径 DN100~1200mm
输出力矩 3~10000N·M 公称压力 PN0.1~1.6MPa
任选功能 双作用、但作用零件材料 阀轴材质 碳钢、2cr13、304/316不锈钢
零件材料 壳体:铝合金表面阳极化处理。
端盖:铝合金表面喷塑处理。
活塞/齿条:铝合金
阀体材质 球墨铸铁、 碳钢、不锈钢
密封O型圈 丁睛橡胶=NBR70 阀板材质 304/316/316L不锈钢
轴承垫圈/导环 塑料 阀座密封 PTFE
动作时间 1-5秒 结构形式 中线
环境温度 -20°~90° 温度 PTFE≤150℃
气动附件 电磁阀、电气定位器、
限位开关、气源处理三联件
(有减压器、过滤器、油雾器)
手轮机构。
适用介质 酸、碱等腐蚀介质
特点 超宽面齿条(活塞)小齿轮传动技术、
活塞及齿轮和壳体接触面有低磨擦
材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。1
特点 用途广、整体造价低、流量大、流阻小

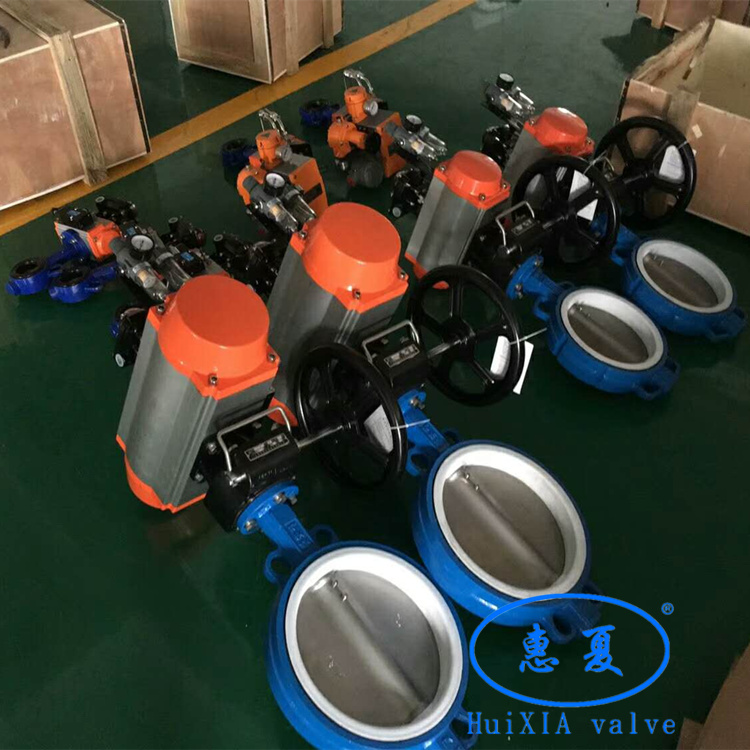

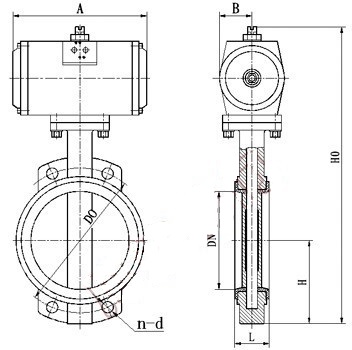

上海蝶阀D671F气动四氟蝶阀外形及连接尺寸:
公称通径 结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸
(标准值)
      0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 21/2 46 70 330 180 65 130 4-14 145 4-18 145 4-18
80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48
