产品型号：ZZWEP
产品口径：DN15-350
产品压力：1.0~6.4Mpa
产品材质：铸钢、不锈钢等
联系电话：15901687301

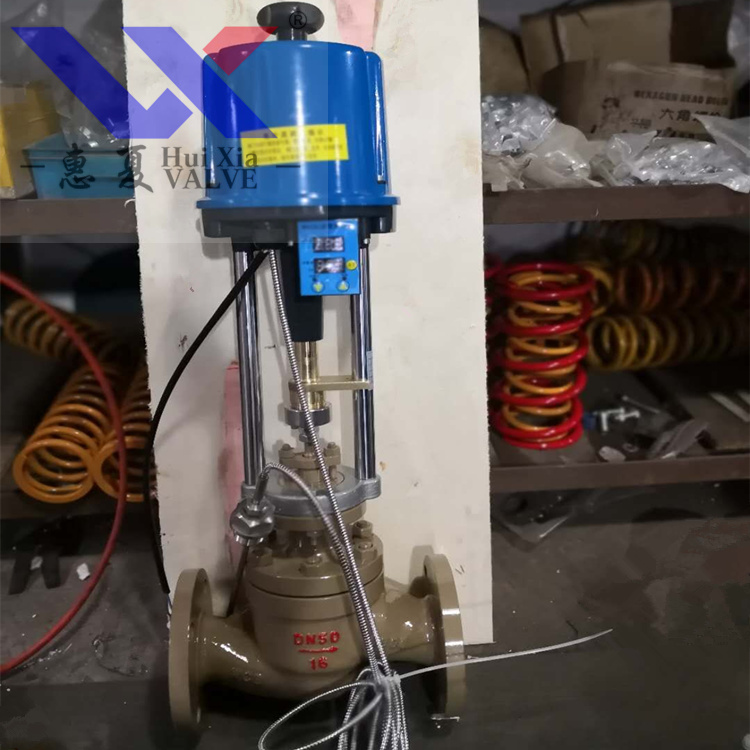

一、上海调节阀电子式自力温度调节阀概述
上海调节阀电子式自力温度调节阀（适用于较大口径及导热油控制），该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
二、上海调节阀自力式电控温度调节阀产品特点
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合
三、自力式电控温度调节阀主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti 阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯填料：聚四氟乙烯、柔性石墨推杆、衬套：2Cr13 垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片波纹管：1Cr18Ni9Ti
四、自力式电控温度调节阀连接标准
连接尺寸及标准法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88 法兰密封面型：PN10、PN16为凸面
PN40、PN64为凹凸面，阀体为凹面结构长度：GB12221-89 夹套保温型夹套载热体接口：对焊φ18×4阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准
五、自力式电控温度调节阀主要技术参数
公称通径DN(mm)
（阀座直径dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
(10) |
(12) |
(15) |
(20) |
|
额定流量系数 |
直级 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
额定行程(mm) |
16 |
25 |
40 |
60 |
|
公称压力PN(MPa) |
1.0 1.6 4.0 6.4 |
|
固有流量特性 |
直线、等百分比 |
|
固有可调比 |
50 |
|
允许泄漏量 |
单座 |
硬密封：IV级 软密封：VI级 |
|
套筒 |
硬密封：II级 软密封：VI级 |
|
工作温度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
|
信号范围（mA.DC） |
0~10 4~20 |
|
作用方式 |
电关式 电开式 |
|
使用环境温度（℃） |
电动调节阀：-20~70℃ |
|
使用环境湿度 |
电动调节阀：≤95% |
|
电源电压 |
220V 50Hz |
本产品性能指标贯彻GB/T4213-92。 配套用电动执行机构有关技术参数
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
电动执机机构 |
普通型 |
ZAZ-60
DKZ-310 |
ZAZ-60
DKZ-310 |
DKZ-410 |
DKZ-410
DKZ-510 |
|
电子型 |
JHZAZ1 |
JHZAZ1 |
JHZAZ3 |
JHZAZ3 |
电动执行机构推力（N)
全行程时间（S） |
普通型 |
400
4000 |
400
4000 |
6400 |
6400
16000 |
|
电子型 |
2000 |
4000 |
6000 |
8000 |
|
普通型 |
12.5 |
20 |
32 |
48 |
|
|
电子型 |
30 |
30 |
48 |
60 |
|
消耗功率（N） |
普通型 |
28 |
35 |
|
电子型 |
6 |
15 |
25 |
40 |
表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
六、自力式电控温度调节阀允许压差
单座调节型允许压差表 单位：MPa
公称通径
(mm)
推力(N) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
10 |
12 |
15 |
20 |
|
400 |
3.90 |
2.71 |
1.73 |
0.95 |
0.62 |
0.37 |
0.24 |
0.15 |
|
|
|
|
|
|
|
2000 |
6.40 |
6.40 |
6.40 |
4.87 |
3.11 |
|
|
|
|
|
|
|
|
|
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.11 |
3.73 |
2.39 |
1.53 |
|
|
|
|
|
|
|
6000 |
|
|
|
|
|
|
|
|
1.38 |
0.91 |
0.54 |
|
|
|
|
6400 |
|
|
|
|
|
|
|
|
1.45 |
0.95 |
0.61 |
0.40 |
0.28 |
0.15 |
|
8000 |
|
|
|
|
|
|
|
|
|
|
|
0.50 |
0.34 |
0.19 |
|
16000 |
|
|
|
|
|
|
|
|
|
|
|
0.98 |
0.68 |
0.38 |
套筒调节型允许压差表 单位：MPa
公称通径(mm)
推力(N) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
400 |
1.94 |
1.62 |
1.31 |
1.08 |
0.88 |
|
|
|
|
|
|
|
2000 |
6.40 |
6.40 |
|
|
|
|
|
|
|
|
|
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
|
|
|
|
|
|
|
6000 |
|
|
|
|
|
6.40 |
6.40 |
6.40 |
|
|
|
|
6400 |
|
|
|
|
|
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
|
8000 |
|
|
|
|
|
|
|
|
6.40 |
6.40 |
6.40 |
|
16000 |
|
|
|
|
|
|
|
|
6.40 |
6.40 |
6.40 |
七、上海调节阀自力式电控温度调节阀主要性能指标
|
序号 |
项目 |
单座阀 |
套筒阀 |
|
1 |
基本误差（%） |
±2.5 |
|
2 |
回差（%） |
2.0 |
|
3 |
死区（%） |
3.0 |
|
4 |
额定行程偏差（%） |
+2.5 |
|
5 |
额定流量系数偏差（%） |
±10 |
