电动调节阀结构特点及工作原理

上海调节阀电动调节阀主要由电动执行器与调节阀阀体构成,通过接收工业自动化控制系统的信号,来驱动阀门改变阀芯和阀座之间的截面积大小控,制管道介质的流量、温度、压力等工艺参数,实现远程自动控制。以等百分比特性为最优,具有调节稳定,调节性能好等特点。
上海调节阀电动调节阀结构特点:
1、伺服放大器采用深度动态负反馈,可提高自动调节精度。
2、电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。
3、可调节范围大,固有可调比为50,流量特性有直线和等百分比。
4、电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
5、阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。

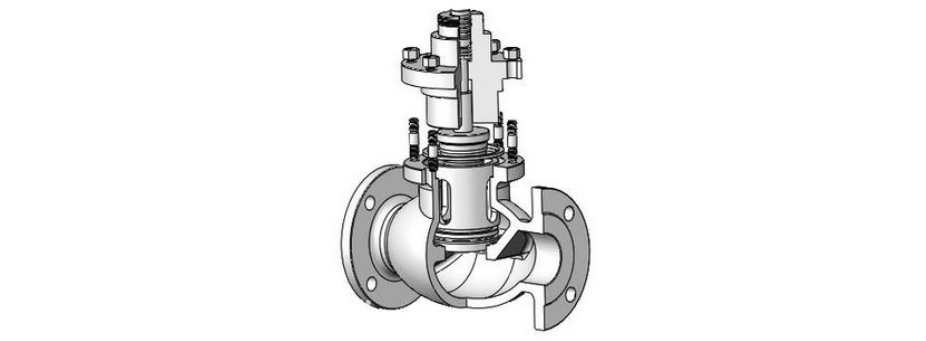

电动调节阀结构分类:
电动调节阀一般可分为单座式和双座式结构,电动单座式调节阀适用于对泄漏要求严格,阀前后压差低及有一定粘度和含纤维介质的工作场合,电动双座式调节阀具有不平衡力小,允许压差大,流通能力大等待点,适用于泄漏量要求不严格的场合。

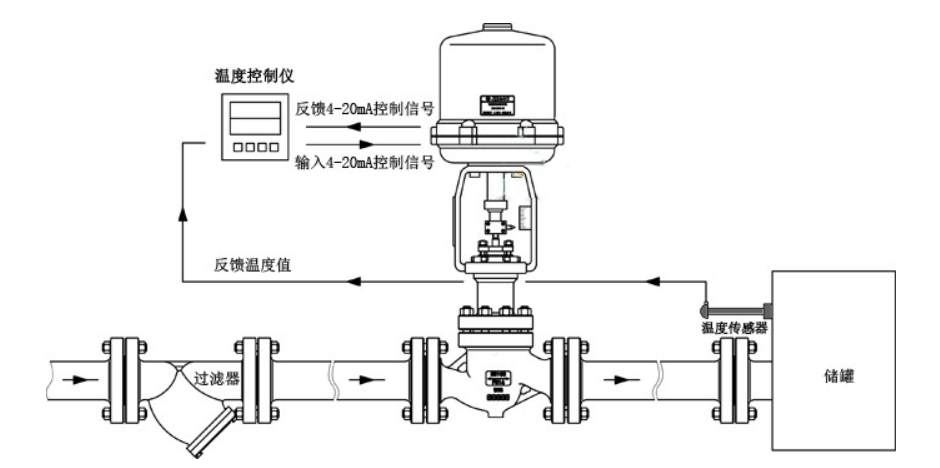

电动调节阀工作原理:
电动调节阀根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。以最常用的4-20mA电流信号来说,在控制系统给电动调节阀的信号为4mA的时候,调节阀处于全闭状态,而给其20mA信号的时候,调节阀处于全闭状态。4-20mA中间不同的信号数值对应不同的调节阀开度,即控制系统在给其12mA信号的时候调节阀的开度为50%。根据自己的工况介质选择适用的流量系数,就可以算出调节阀每个开度所对应的流量、压力。从而达到调节阀对工况介质的调节要求。
